PWG

pwg Pulse Wave Generator (PWG)

La localización de tuberías con el sistema Pulse Wave Generator (PWG) está compuesta por un receptor (geófono) y un generador de impulsos electrónico.

El PWG debe acoplarse a una tubería de agua o en un hidrante. Este sistema permite localizar tubos no metálicos hasta 2 metros por debajo de la superficie. El servicio en la tubería no necesita ser interrumpido durante el proceso de localización. Requiere un presión mínima de 2 bar. El manejo del sistema es muy sencillo y no se requieren habilidades especiales.

Gama de aplicaciones

Las ondas generadas por el dispositivo se desplazan mejor sobre una superficie del suelo uniforme. Bajo buenas condiciones, se pueden cubrir distancias de entre 50 y 600 metros.

El sistema PWG puede ayudar a redactar, modificar o revisar los esquemas de red y puede ser usado para comunidades de vecinos o zonas residenciales. También se pueden localizar tubos desconocidos de forma rápida y fiable con este sistema.

Funcionamiento del receptor PWG

Con ayuda de un geófono (receptor) se registran las ondas más fuertes en la tubería a través de un micrófono de suelo y muestra su intensidad acústica y óptica.

Funcionamiento del generador de impulsos (PWG)

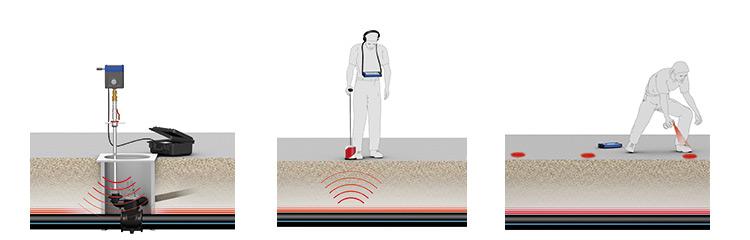

El PWG (dispositivo generador de impulsos) se conecta a una tubería de agua. La válvula PWG entonces se abre y cierra unas 60 veces por minuto debido a la presión y el flujo. Este proceso de alternancia de alivio-presión genera ondas de pulso que viajan en el tubo como ondas de compresión longitudinal unidimensional. Estas ondas son luego medidas con el geófono en la superficie.

Presión mínima requerida en el interior de la sección del tubo 2 bar

Alimentador de corriente integrado en el maletín

Tiempo de autonomía aprox. 12 horas.

Peso 4,2 kg

Conexión 1”

Frecuencia de pulso del acoplamiento: 60 pulsos por minuto
